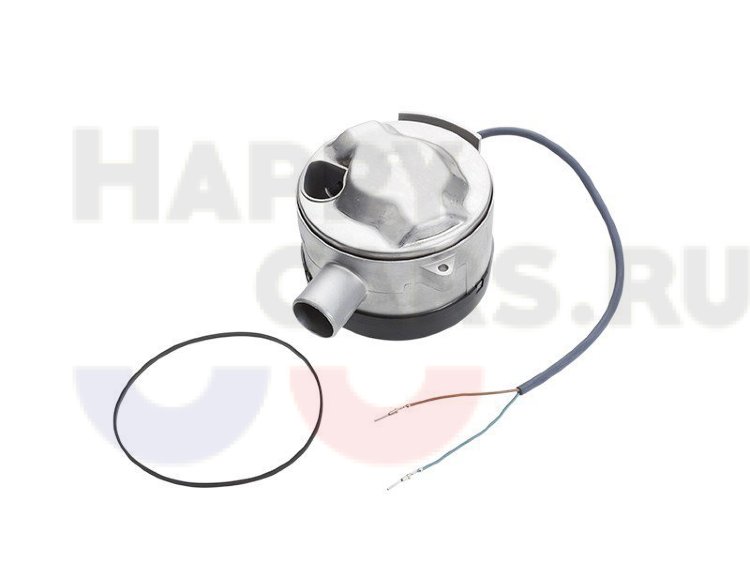

Воздушный нагнетатель для Webasto Thermo 90S 12В

Воздушный нагнетатель Thermo 90S 12в

Нагнетатель воздуха для сгорания. Нагнетатель подает в горелку воздух, необходимый для сгорания топлива.

Проверка нагнетателя воздуха.

Проверку нагнетателя проводить на собранном подогревателе и при стабилизированном напряжении, на предмет посторонних шумов.

Указание: Перед проверкой снять крышку нагнетателя. При установке крышки использовать новое уплотнение.

ВНИМАНИЕ! Убедитесь что крепежные элементы не повреждены. Установите новый нагнетатель и новое уплотнение если крепежные элементы повреждены.

Частота вращения при частичной нагрузке: 1800 об/мин (±9 %)

Частота вращения при максимальной нагрузке: 5600 об/мин (±9 %)

Если частота не соответствует нормам – замените нагнетатель.

Замена нагнетателя воздуха для сгорания.

Снятие.

1. Снять подогреватель.

2. Отсоединить электрические разъемы

3. Отвернуть винты (2)

4. Отсоединить корпус нагнетателя воздуха (1) из основания жаровой трубы (4) в месте с уплотнительным кольцом (3)

Указание: Если необходимо, то демонтируйте блок управления закрепленный на торце корпуса нагнетателя воздуха.

Сборка.

Указание: Вставьте уплотняющее кольцо (3), предварительно смазав его техническим вазелином. При установке кольцо не должно быть деформировано.

1. Установить уплотнительное кольцо (3) в корпус нагнетателя воздуха (1). Установить нагнетатель и затянуть винты (2).

2. Момент затяжки винтов (2) 3 Нм ± 10%

Указание: Если необходимо установите на корпус нагнетателя воздуха блок управления.

3. Подсоединить электрические разъемы.

4. Установить подогреватель.
